西儀測控的智能壓力（差壓）變送器是我公司最新研制的新一代全智能電容式壓力/差壓變送器。傳感器是采用引進國外先進技術生產的高精度小型化智能傳感器， 在轉換原理上利用數字化補償技術對溫度﹑靜壓進行補償，提高了測量精度，降低了溫度漂移。具有長期穩定性好，可靠性高，自診斷能力強等特點。以其極高的性能價格比，而成為變送器市場的主流產品。
可與羅斯蒙特275型手操器或HT388手操器完成地址查尋、測試、組態等功能的操作?？梢詫?shí)現從控制室、變送器安裝現場或回路中的任何接線端點與變送器進行通信，完成遠程調試。在進行遠程通信時需注意：在接線端點和電源之間必須有不小于250Ω的電阻。
HT388手操器與變送器連接操作之前，務必閱讀說明書。
特  點
●由于采用了微處理器而使靈活性增大、功能增強；
●具有較強的自診斷能力；
●零點和量程調整互不影響；
●兼有完善的遠程和就地設定、調校功能；
●二線制，符合HART協議可與HART協議終端通信而不中斷輸出；
●采用數字化補償技術對溫度及靜壓進行補償；
●穩定性能好，精度高，阻尼可調，抗單向過載能力強；
●無機械傳動部件，維修工作量少，堅固抗振；
●全部通用件，方便維護；

● 接觸介質的膜片材料可選，可全天候使用；

智能變送器除了具有遠程調校方式外，還具有現場調校方式。

    儀表的現場零點和量程組態調節可通按鍵“S”、“Z”來完成，施加測量下限（零點）對應的壓力，等壓力穩定后，同時按下“S”、“Z”鍵，10秒后進入現場零點和量程組態模式。進入現場組態模式后，按著 “Z”鍵不動，松開“S”鍵，3秒后，儀表將當前施加的壓力設置為量程下限，儀表將輸出4mA。施加測量上限（量程）對應的壓力，等壓力穩定后，同時按下“S”、“Z”鍵，10秒后進入現場零點和量程組態模式。進入現場組態模式后，按著 “S”鍵不動，松開“Z”鍵，3秒后，儀表將當前施加的壓力設置為量程上限，儀表將輸出20mA。

特別注意：

l 每進入零點和量程現場組態模式一次只能進行一次（零點或量程）設定。需要同時修改零點、量程需要進入該模式兩次。

l 選擇磁棒調節功能的變送器磁棒使用方法與按鍵“S”、“Z”完全相同。相當于按鍵外置。

實現現場調整按“C”鍵10秒可以進行零點重新校準。

5.4 接線

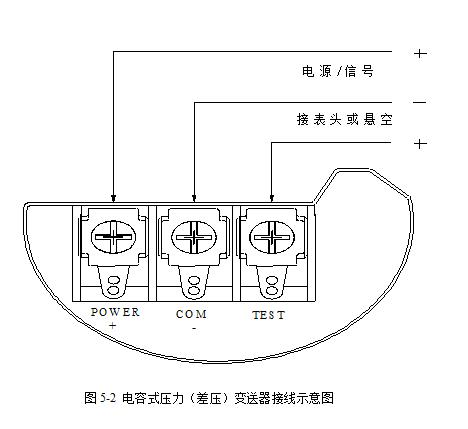

電源—信號端子位于電氣殼體內的接線端子側。接線時，將接線端子側（標有FIELD TERMINAL）的端蓋擰開，接線端子圖如圖5-3所示，左側端子是電源—信號端子，右側端子是測試(試驗)或電流指示表連接端子，用V2或V3選件后，也可用做毫伏輸出端子(圖5)。測試端子有與電源—信號端子有相同的電流信號4～20mA dc.；它用于連接指示儀表或測試用。電源是經過信號線供給到變送器，不需要附加電源線。注意，不要把電源—信號線接到測試(試驗)端，否則，就會燒壞二極管。如果萬一燒壞，為了使變送器正常工作，可采用應急辦法將兩測試端子短接。變送器的信號線不需要屏蔽，但用兩根扭在一起的雙絞線效果最好。信號線不要與其它設備的電源線一起通過導線管或明線槽，也不可在大功率設備附近穿過。電氣殼體上的接線孔應當密封(用密封件)，以防在電氣殼體內積水，如果接線孔不能密封，電氣殼體應朝下安裝，以便排出內部積水。信號線可以浮地或在信號回路中任何一點單點接地。變送器殼體可以接地或不接地。電源穩壓要求不高，即使電源電壓波動lV，對輸出信號的影響也可忽略不計。由于變送器是電容耦合接地，檢查絕緣電阻不能使用高壓兆歐表。線路檢查只準用不大100V的兆歐表進行測試。輸出電流在4～20mAdc.的變送器最大輸出電流不超過23mAdc.。
