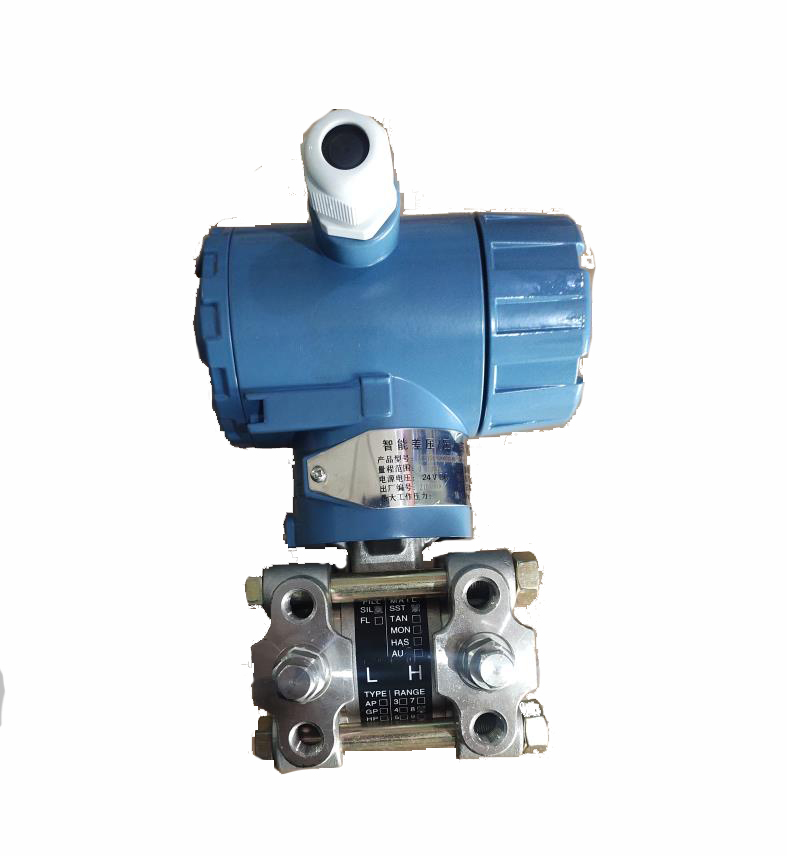

西儀測控電容式壓力（差壓）變送器組態及調校方法

注：詳細電容式壓力（差壓）變送器組態調校方法可向下拉進行下載資料

HART 現場通信協議是工業界廣泛認可的標準，它是傳統儀表在兩線制4～20mAdc 標準輸出的基礎上，在不干擾模擬信號輸出的情況下，增加了數字通信功能。HART 現場通信協議在提供了現場總線優點的同時，保留了傳統的4～20mAdc模擬信號，是唯一向后兼容的智能化儀表解決方案。

智能變送器是完全符合HART協議的智能變送器。和其他HART設備一樣具有雙向的HART遠程通信功能。主變量可由4～20mAdc模擬信號傳遞也可通過HART通信來完成，另外的過程參數、組態、校準及診斷功能都可由HART通信來完成，且不影響4～20mAdc模擬信號傳遞。

（SF系列手動按鍵調整儀表調校方法另外提供）

4.1遠程調校指令圖

使用HT388手操器都可對變送器進行調校。其調校指令樹形圖如下：

4.2使用HT388手操器進行遠程調校

通過對本節的閱讀用戶可在較短的時間內完成HART協議設備對智能變送器的簡單調試。

4.2.1準備工作

1. 調校設備：24V直流穩壓電源，高精度萬用表（四位半以上精度），HT388手操器，負載電阻和標準壓力源。

2. 按如下圖所示，連接變送器調試電路。

3. 檢查電路連接正確后，打開直流穩壓電源。

4. 檢查電流表輸出是否正常，輸出正常后打開HT388手操器。輸出不正常，檢查變送器連接電路。

5. HT388手操器自動搜索在線變送器，搜索到變送器后，按ENTER鍵進入變送器調校。未搜索到變送器，檢查變送器連接電路，或按HT388手操器提示，查詢非零地址儀表。

4.2.2與輸出有關的參數的設定

查尋到在線儀表的地址后，按ENTER鍵進入變送器調校功能選擇。選擇“2.組態”，出現如下界面：

進入組態功能，在這里組態功能分兩個分支，一個“與輸出有關參數”另外一個“與輸出無關參數”；用光標選擇后，按“ENTER”鍵進入。這里“與輸出有關參數”包括：工程單位、零點量程的設定、輸出型式的選擇（線性或開平方輸出）以及阻尼的設定?！芭c輸出無關參數”包括：工位號、描述符、日期、信息等與輸出無關的參數。

4.2.2.1選擇工程單位，選擇“與輸出有關參數”功能，按ENTER鍵出現如下界面：

用 ↑↓鍵選擇工程單位，按ENTER確認選擇的單位，進入變送器量程范圍設定。此時顯示為上次組態參數，如下圖

4.2.2.2量程范圍設定，該功能是最常用的組態功能，如上圖需要修改量程范圍請按修改鍵進入如下界面：

遠程修改量程范圍的方法有兩種：1.用鍵盤進行數字設定；2.用標準壓力源設置。

用鍵盤設定：選擇用鍵盤輸入，按ENTER界面如下：

按ENTER不進行修改，進入量程設定；按修改鍵，進入零點值修改，按界面提示輸入零點值。再按ENTER進入量程設定。量程設定與零點設定方法相同。

注：用←鍵可以刪除新修改數字。

用標準壓力源設定：選擇用標準源設置，按ENTER界面如下：

用標準壓力源設定是將實際的壓力輸入值設置為零點值（或量程）值，在進入修改時，HT388手操器首先讀出該點的壓力值，如上圖，按修改鍵零點將被修改為當前的壓力值（不需要輸入數字，當零點改變時，量程值會隨著平移）。量程的標準源修改方法與零點修改方法相同。

4.2.2.3輸出型式設定

量程范圍的設定完成后，自動進入輸出型式設定，如上圖。用 ↑↓鍵選擇輸出型式，按ENTER確認選擇，進入變送器阻尼設定。

4.2.2.4阻尼時間設定

需修改阻尼時間按修改鍵進入阻尼時間修改，否則，按ENTER返回組態主菜單，與輸出有關的參數組態完畢。

輸入阻尼值，按ENTER返回組態主菜單，與輸出有關的參數組態完畢。

4.2.3與輸出無關的參數的設定

與輸出無關的參數主要是變送器的信息參數，包括工位號、描述符、日期、信息、指示表、法蘭材料、o型圈材料、排氣排液閥的材料、灌充液、隔離膜片、遠傳裝置情況等，主要描述變送器的記憶性信息，與變送器的輸出穩定性無關。設定方法參考HT388用戶手冊。

4.3 變送器現場調校說明(詳見三按鍵說明書）

智能變送器除了具有遠程調校方式外，還具有現場調校方式。

    儀表的現場零點和量程組態調節可通按鍵“S”、“Z”來完成，施加測量下限（零點）對應的壓力，等壓力穩定后，同時按下“S”、“Z”鍵，10秒后進入現場零點和量程組態模式。進入現場組態模式后，按著 “Z”鍵不動，松開“S”鍵，3秒后，儀表將當前施加的壓力設置為量程下限，儀表將輸出4mA。施加測量上限（量程）對應的壓力，等壓力穩定后，同時按下“S”、“Z”鍵，10秒后進入現場零點和量程組態模式。進入現場組態模式后，按著 “S”鍵不動，松開“Z”鍵，3秒后，儀表將當前施加的壓力設置為量程上限，儀表將輸出20mA。

特別注意：

l 每進入零點和量程現場組態模式一次只能進行一次（零點或量程）設定。需要同時修改零點、量程需要進入該模式兩次。

l 選擇磁棒調節功能的變送器磁棒使用方法與按鍵“S”、“Z”完全相同。相當于按鍵外置。

實現現場調整按“C”鍵10秒可以進行零點重新校準。
