YTP系列隔膜壓力表

使用說明書

   YTP系列隔膜壓力表是由連接體和隔膜體與通用型壓力表組成。用于測量強腐蝕、高溫、高粘度、易結晶、有固體浮游物的介質壓力。隔膜有多種材料，以適應各種不同腐蝕性介質，廣泛用于石油、化工、制堿、化纖、染化、制藥和食品等行業。

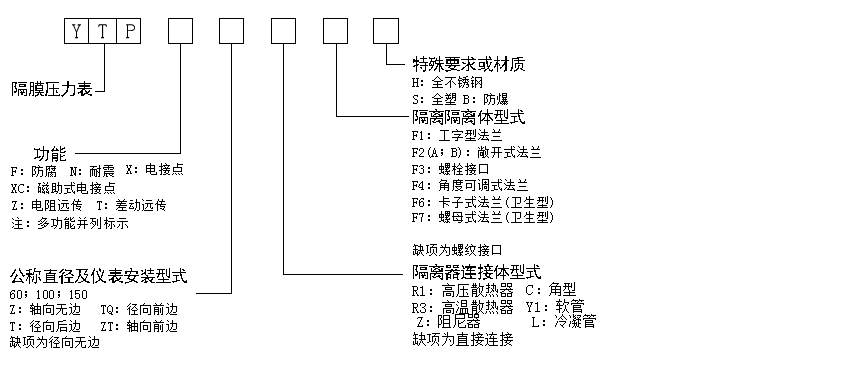

型號標注：

工作原理：

壓力表在工作時，隔膜在被測介質壓力作用下產生變形，密封液被壓，形成一個相當于P的壓力，傳導至壓力儀表，顯示被測介質壓力值。

主要技術參數：

1． 精確度等級：1.6級、2.級

2．隔膜材料：0Cr17Ni12Mo2 (316)、 哈氏合金C (H276C)、蒙乃爾合金 (Cu30Ni70)

鉭合金 (Ta)、 聚四氟乙烯 (F4) 、錫青銅。(膜片耐蝕性見表)

(本公司一般選用材料為0Cr17Ni2Mo2 (SUS316)，以上耐腐蝕材料選擇為常溫請況。對在特殊情況時請詳細說明。)

3． 隔離體材料：耐酸不銹鋼、含鉬不銹鋼、氟塑料。

4． 密封墊圈材料：丁晴橡膠、氟塑料。

5． 密封液：硅油、植物油。

6． 溫度影響：儀表在使用環境溫度偏離20±5℃時，儀表受溫度影響的示值最大變化率：

              剛性：不大于量程0.1%/℃；

              柔性(遠接式)：不大于量程0.1+0.025L%/℃ (L—傳壓導管長度m)

7． 液位差：

軟管連接的隔膜壓力表在安裝時若受壓部與壓力表處不同位置，其液位差將形

成一個壓力差△P的影響，

△P＝密封液比重×液位差

8. 使用工作溫度：-25℃～55℃

9．連接尺寸：

⑴螺紋連接：M20X1.5 (G3/8、G1/2)

⑵法蘭連接：①國家標準GB/T9119-2000

            ②本公司法蘭標準 (見法蘭盤規格選用表)

            ③可根據用戶特殊需要生產

10．指示儀表表殼公稱直徑：Φ60、Φ100、Φ150

11．儀表執行標準：JB/T8624—1997

使用與訂貨：

1、 儀表工作環境應無腐蝕性氣體。

2、 不得私自拆卸或更換已配置的儀表，以免填充液外泄影響性能。

3、 訂貨時請注明配置儀表名稱、型號、測量范圍、精確度等級及連接管型式 (軟管長度)、隔離器接口型式、隔離器接口材料、隔膜材料以及法蘭配接管子通徑、標準代號等。

如要求配置其它型式儀表或其它特殊要求，請在訂貨時詳細說明。

陜西西儀測控技術有限責任公司

029-88639987
