磁翻板液位計
型號：UZC
名稱：磁翻板液位計
精度：1.0/1.6
單位：臺
UZC磁翻板液位計(玻璃管液位計)是根據國內外同類產品加以消化提高且按照原化工部頒布的磁性液位計標準HG/T21584-95研制生產的產品。該儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。
主要參數
溫度
Temperature
≤ 300℃
≤ 300℃
顯示顏色
Display color
液綠氣紅
Green liquid red gas
可視距離 Visible distance
60m, 夜間200～300 m
60m, 200 ~ 300 m at night
電源電壓
Power supply voltage
AC 220V (帶電源適配器) 或DC24V
AC 220V (with adapter) or DC24V
測量范圍
Range
可根據現場要求訂做
Requirements may be made ?6?7?6?7according to the site
技術指標Main Specifications
技術參數
Technical parameters

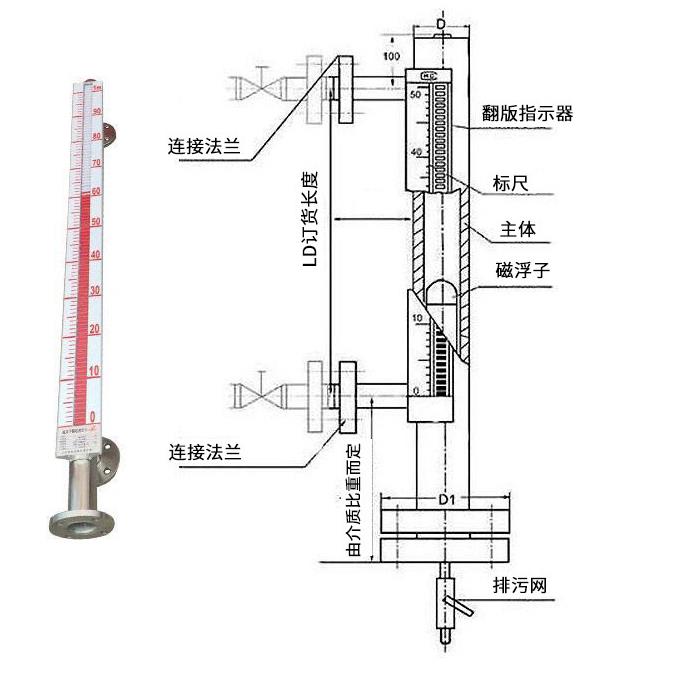

側裝式Side-mounted
基本型
Basic model
夾套型
Jacket model
高溫高壓型
High temperature High pressure model

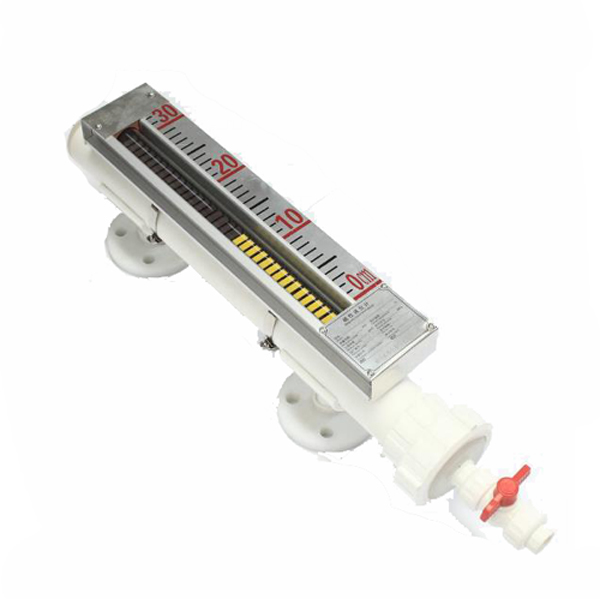

防腐式Anti-corrosion model
不銹鋼襯四氟Stainless Steel PTFE lining
經濟型
Economy
測量范圍
Measuring range
200-6000mm，其它尺寸可訂做
200~6000mm, other sizes can be customized
200-4000mm
200 ~ 4000mm
工作壓力
Working pressure
0~4MPa
0.6-2.5MPa
0.6-32MPa
0.6-2.5MPa
0.6-1.6MPa
工作溫度
Operating temperature
-20~200℃
＜520℃
-20~200℃
-20~90℃
介質密度Density
0.45-2.0g/cm3
0.5-2.0g/cm3

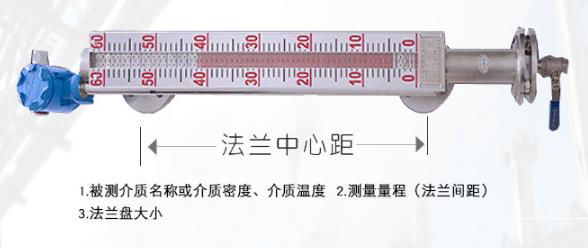

連接方式
Connection
法蘭連接：DN20、DN25或其它(根據客戶要求)螺紋連接、焊接管等多種工藝接口可選
Flange connection: DN20, DN25 or other (According to customer requirements).
Threaded connections, welded pipe and other technology interfaces optional.
法蘭標準
Flange Standard
HG20592~20635-97，其它法蘭標準請用戶注明
HG20592~20635-97, Other flange standards can be customized.
夾套接口
Jacket Interface
/
DN20或
G1/2" Male
/
/
/
材質
Material
1Cr18Ni9Ti, 316L
不銹鋼襯四氟
Stainless Steel PTFE lining
PPR,ABS,UPVC,PVC
選配項
Optional items
液位開關，電遠傳，排污閥，頂部放空閥，排污/排氣螺絲等
Liquid level switches, signal transmission, drain valve, the top vent valve, drain / exhaust bolts.
技術參數
Technical parameters
頂裝式
Top-mounted
頂裝側顯式
Top-mounted Side display
測量范圍
Measuring range
200-5000mm
200~5000mm
0-0.5m或0-200m（顯示器可分段做）
0~0.5m or 0~200m (Display can be segmented.)
工作壓力
Working pressure
0.6-2.5MPa
0-1.6MPa
工作溫度
Operating temperature
≤520℃
-20~500℃
介質密度
Medium Density
0.5~2.0g/cm3
≥0.7g/cm3
連接方式
Connection
法蘭DN80、DN100、DN125、DN150
Flange DN80, DN100, DN125,DN150.
法蘭DN150
Flange DN150
法蘭標準
Flange standard
HG20592~20635-97，其它法蘭標準請用戶注明
HG20592~20635-97, Other flange standards, please specify.
材質Material
1Cr18Ni9Ti, 316L
選配項
Optional items
液位開關，電遠傳
Liquid level switches, signal transmission.
限位開關參數Limit switch parameters
控制靈敏度
Control sensitivity
10mm
10mm
觸點容量
Contact capacity
AC220V, 2A
AC220V, 2A
機械壽命
Contact life span
5×104 次
5×104 times
防爆規格
Explosion proof character
ExiaIICT4本安防爆
ExiaIICT4 intrinsically safety.
電遠傳參數Signal transmission parameters
精度
Accuracy
±1.5%F.S
±1.5%F.S
輸出負載
Output load
750Ω
750Ω
輸出信號
Output signal
4~20mA, DC24V
0~10mA, AC220V
防爆規格
Explosion proof character
ExiaIICT4本安防爆
ExiaIICT4 intrinsically safety.
G1/2"外螺紋DN20 or
