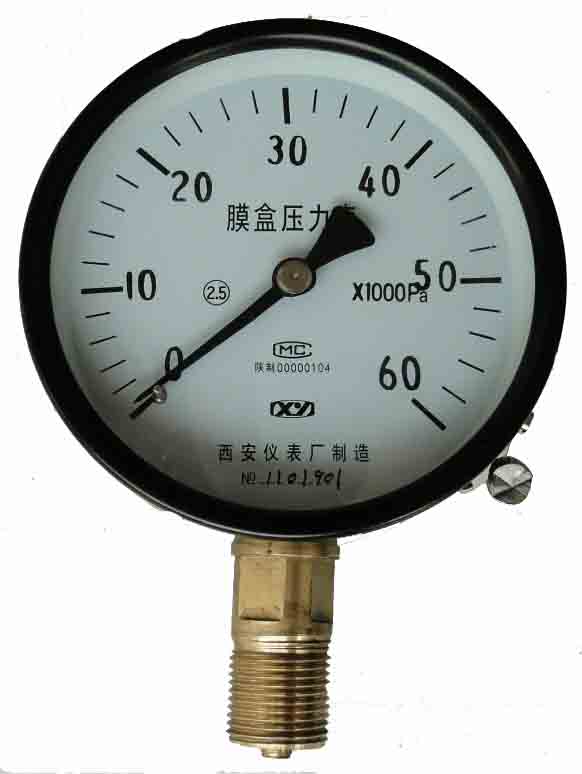

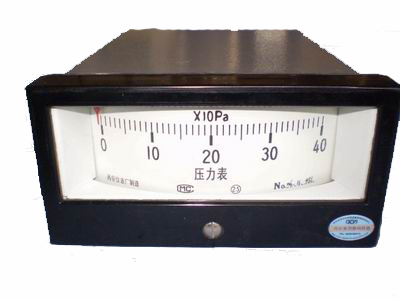

膜盒壓力表
型號：YE-100/150
名稱：膜盒壓力表
精度：1.6/2.5
單位：臺
YE-100/150膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測量對銅合金不起作用、無爆炸危險氣體的微壓和負壓，廣泛用于鍋爐通風、氣體管道、燃燒裝置等及其它類似設備上。
二、工作用原理及結構特點
儀表由測量系統（包括接頭、膜盒等）、傳動機構、指示裝置和外殼組成。
當被測介質的壓力作用于膜盒時，其自由端產生相應彈性變形一位移，經撥桿帶動傳動機構放大，由指示裝置將被測壓力在儀表度盤上指示出來。
三、技術數據
1.表精度等級：2.5級、1.6級
2.膜盒材料：0Cr17Ni12Mo2 (316)、
3． 溫度影響：儀表在使用環境溫度偏離20±5℃時，儀表受溫度影響的示值最大變化率：
剛性：不大于量程0.1%/℃；
柔性(遠接式)：不大于量程0.1+0.025L%/℃ (L—傳壓導管長度m)
4. 使用工作溫度：-25℃～55℃
5．連接尺寸：
⑴螺紋連接：M20X1.5 (G3/8、G1/2)
⑵法蘭連接：①國家標準GB/T9119-2000
②本公司法蘭標準 (見法蘭盤規格選用表)
③可根據用戶特殊需要生產
6．指示儀表表殼公稱直徑：Φ100、Φ150
7． 儀表執行標準：JB/T8624—1997
8.標度范圍、精確度等級及重量
四、驗收與保管
型號
標度范圍KPa
正壓
負壓
正負壓
精確度等級
重量kg
YE-100/B
YE-150/B
0～1.6
0～2.5
0～4
0～6
0～10
0～16
0～25
0～40
-1.6～0
-2.5～0
-4～0
-6～0
-10～0
-16～0
-25～0
-40～0
-0.8～+0.8
-1.2～+1.2
-2～+2
-3～+3
-5～+5
-8～+8
-12～+12
-20～+20
2.5
0.5
1、用戶收到儀表后，應先檢測包裝是否完整無損，如有損壞，應立即查明原因。
2、打開包裝，檢查儀表是否完好。如有損壞，應立即通知我廠。
3、儀表應貯藏于干燥通風的室內
五、安裝與使用
1、儀表允許使用范圍為滿量程1/3-3/4。
2、儀表使用的環境溫度為-40-60℃（普通型）、0-60℃（耐震性），在偏離20±5℃這個范圍時,應考慮溫度附加差，其溫度附加誤差系數為0.04%/℃。
3、儀表表頭應垂直安裝，安裝現場所應光線充足，以便讀數和維護。
4、儀表內充有阻尼油時，可用于強烈震動的場合，具有良好的耐震效果，但此時儀表指示的平均值比一般用途壓力表指示的平均值略有降低，用戶使用時應記錄此差值，以作校正。
5、壓力表檢驗時打開油堵必須與大氣相通。使用時剪開油堵保證精度。
6、儀表應定期進行示值校驗，以保證指示準確。
六、訂貨須知
訂貨時必須注明型號、名稱、測量范圍、精度等級以及接頭螺紋。
