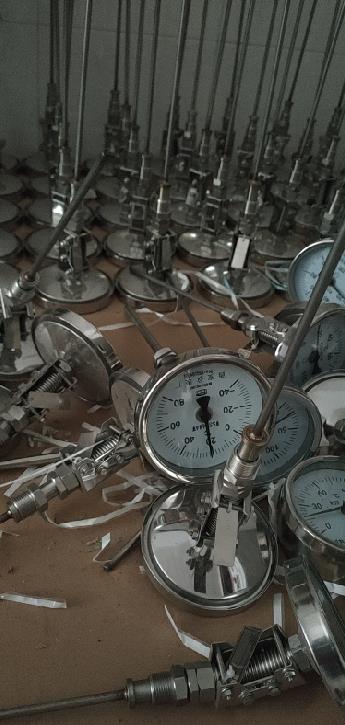

雙金屬溫度計
型號：WSS-481
名稱：雙金屬溫度計
精度：1.0/1.6
單位：臺
WSS-481雙金屬溫度計是采用金屬片為感溫元件的一種測量?jī)x表，可以直接測量各種生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度。廣泛用于機械、化工、輕紡、制藥、食品、船舶等生產過程中的測量和控制。
產品簡介
WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。
主要特點
現場顯示溫度，直觀方便；安全可靠，使用壽命長；
多種結構形式，可滿足不同要求。
工作原理
雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值。
技術參數
執行標準
JB/T8803-1998 GB3836-83
其他參數
標度盤公稱直徑：60，100，150
精度等級：（1.0），1.5
熱響應時間：≤40S
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0%
回差：雙金屬溫度計回差應不大于基本誤差限的絕對值
重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限絕對值的1/2
測量范圍℃ 適用范圍
工業、商業 實驗室、小型
-80～+40 √ √
-40～+80 √ √
0～50 √ √
0～100 √ √
0～150 √ √
0～200 √ √
0～300 √ √
0～400 √ √
0～500 √ √
正常工作天氣條件
工作場所 溫度℃ 相對濕度%
掩蔽場所 -25～+55 5～100
戶外場所 -40～+85 5～100
測量端形式
外形及尺寸
形式 A B C E L d
軸向型 65 23 73 - 75
100
150
200
300
400
500
750
1000 Φ6
Φ8
Φ10
105 23 73 -
155 23 73 -
徑向型 65 50 110 34
105 50 110 34
105 50 110 34
135°向型 105 23 85 -
155 23 85 -
萬向型 105 23 178 120
155 23 178 120
安裝固定形式
可動外螺紋管接頭
MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530
可動內螺紋管接頭
MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530
固定螺紋管接頭
MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530
卡套螺紋接頭
MHSWdM12×1.51519Φ6M16×1.51522Φ8M20×1.51624Φ10
卡套法蘭接頭
D D0 D1 SW d0 d
Φ60 Φ42 Φ24 Φ22 Φ9 Φ8 Φ10
固定法蘭
D D1 D2 H d0 d
Φ105 Φ75 Φ55 Φ16 Φ14 Φ8
Φ10
備注：可提供ANSI、JB、HG等標準法蘭。
選型編碼
型號 WSS 雙金屬溫度計
表盤公稱直徑 -3 Φ60
-4 Φ100
-5 Φ150
表盤形式 0 軸向（直型）
1 徑向（角型）
2 135°向（鈍角型）
8 萬向（可調角型）
安裝固定形式 0 無固定裝置
1 可動外螺紋
2 可動內螺紋
3 固定螺紋
4 固定法蘭
5 卡套螺紋
6 卡套法蘭
保護形式 - 普通型
W 防護型
F 防腐型
型號及規格
軸向型雙金屬溫度計
型號 測溫范圍 精度等級 保護管材料 規格 安裝固定形式
D L
WSS-300 -80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300 1.5 1Cr18Ni9Ti
304
316
316L
哈氏C-276 Φ60 75
100
150
200
300
400
500
750
1000 無固定裝置
WSS-400 Φ100
WSS-500 Φ150
WSS-301 Φ60 可動外螺紋
WSS-401 Φ100
WSS-501 Φ150
WSS-302 Φ60 可動內螺紋
WSS-402 Φ100
WSS-502 Φ150
WSS-303 Φ60 固定螺紋
WSS-403 Φ100
WSS-503 Φ150
WSS-304 Φ60 固定法蘭
WSS-404 Φ100
WSS-504 Φ150
WSS-305 Φ60 卡套螺紋
WSS-405 Φ100
WSS-505 Φ150
WSS-306 Φ60
WSS-406 Φ100 卡套法蘭
WSS-506 Φ150
徑向型雙金屬溫度計
型號 測溫范圍 精度等級 保護管材料 規格 安裝固定形式
D L
WSS-310 -80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500 1.5 1Cr18Ni9Ti
304
316
316L
哈氏C-276 Φ60 75
100
150
200
300
400
500
750
1000 無固定裝置
WSS-410 Φ100
WSS-510 Φ150
WSS-311 Φ60 可動外螺紋
WSS-411 Φ100
WSS-511 Φ150
WSS-312 Φ60 可動內螺紋
WSS-412 Φ100
WSS-512 Φ150
WSS-313 Φ60 固定螺紋
WSS-413 Φ100
WSS-513 Φ150
WSS-314 Φ60 固定法蘭
WSS-414 Φ100
WSS-514 Φ150
WSS-315 Φ60 卡套螺紋
WSS-415 Φ100
WSS-515 Φ150
WSS-316 Φ60
WSS-416 Φ100 卡套法蘭
WSS-516 Φ150
135°向型雙金屬溫度計
型號 測溫范圍 精度等級 保護管材料 規格 安裝固定形式
D L
WSS-420 -80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500 1.5 1Cr18Ni9Ti
304
316
316L
哈氏C-276 Φ100 75
100
150
200
300
400
500
750
1000 無固定裝置
WSS-520 Φ150
WSS-421 Φ100 可動外螺紋
WSS-521 Φ150
WSS-422 Φ100 可動內螺紋
WSS-522 Φ150
WSS-423 Φ100 固定螺紋
WSS-523 Φ150
WSS-424 Φ100 固定法蘭
WSS-524 Φ150
WSS-425 Φ100 卡套螺紋
WSS-525 Φ150
WSS-426 Φ100 卡套法蘭
WSS-526 Φ150
萬向型雙金屬溫度計
型號 測溫范圍 精度等級 保護管材料 規格 安裝固定形式
D L
WSS-480 -80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500 1.5 1Cr18Ni9Ti
304
316
316L
哈氏C-276 Φ100 75
100
150
200
300
400
500
750
1000 無固定裝置
WSS-580 Φ150
WSS-481 Φ100 可動外螺紋
WSS-581 Φ150
WSS-482 Φ100 可動內螺紋
WSS-582 Φ150
WSS-483 Φ100 固定螺紋
WSS-583 Φ150
WSS-484 Φ100 固定法蘭
WSS-584 Φ150
WSS-485 Φ100 卡套螺紋
WSS-585 Φ150
WSS-486 Φ100 卡套法蘭
WSS-586 Φ150
備注：
選型須知：請?zhí)峁┬吞?hào)、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。選型舉例：萬向型雙金屬溫度計，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm WSS-481， 0～400℃，L=450， M27×2，1.5級
